🎯 Objectifs pédagogiques

• Connaître l'architecture et les principes de fonctionnement des systèmes Da Vinci Xi, X, SP et 5.
• Identifier les indications urologiques validées de la chirurgie robotique.
• Maîtriser les paramètres techniques essentiels : trocarts, pneumopéritoine, scaling, filtrage de tremblements.
• Comprendre l'innovation du Force Feedback introduite par le Da Vinci 5 (2024).
• Identifier les avantages, limites et complications spécifiques de la chirurgie robotique.
• Connaître le rôle de l'IBODE robotique avant, pendant et après l'intervention.

📜 Historique et état des lieux 2024

La chirurgie robotique télémanipulée moderne est née avec le système Da Vinci d'Intuitive Surgical (FDA approval 2000). En 2024, Intuitive Surgical recense plus de 9 500 systèmes Da Vinci installés dans le monde, ayant servi à plus de 14 millions de procédures cumulées (Intuitive Surgical, 2024).

En France, l'urologie est la première spécialité utilisatrice du robot. La HAS reconnaît la chirurgie robotique comme acte de référence pour la prostatectomie radicale, la néphrectomie partielle et la pyéloplastie (HAS, 2023). Plus de 200 centres équipés en 2024, dont la majorité des CHU et des centres privés de niveau 3.

Le marché s'ouvre désormais à la concurrence : Hugo RAS (Medtronic), Versius (CMR Surgical), Hinotori (Medicaroid, Japon), Senhance (Asensus Surgical). Cependant Da Vinci reste largement dominant avec plus de 90 % de parts de marché. Le lancement du Da Vinci 5 en 2024 (FDA mars 2024, CE Mark septembre 2024) marque une rupture technologique avec l'introduction du retour de force et de l'intelligence artificielle peropératoire (Intuitive Surgical, 2024).

🔬 Architecture des systèmes Da Vinci

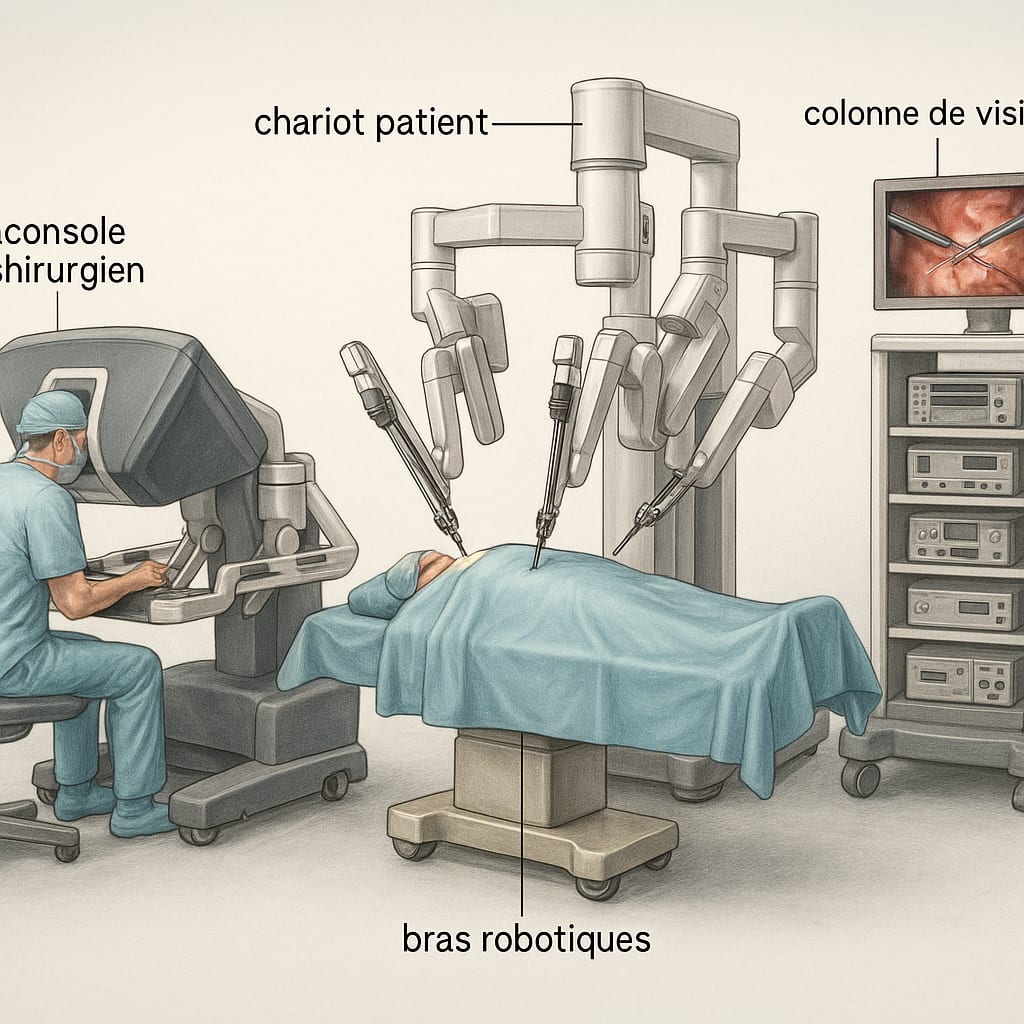

Tout système Da Vinci comprend trois composants distincts reliés par un réseau de communication haute vitesse en boucle fermée (latence < 50 ms) (Intuitive Surgical, 2024).

1. La console chirurgien

Située à 3-5 mètres du patient, dans une zone éclairage tamisé. Le chirurgien s'y installe assis, tête engagée dans le viseur stéréoscopique (3D HD ou 3D 4K sur Da Vinci 5). Les manipulateurs maître reproduisent les mouvements des doigts/poignets sur les EndoWrist au bout des bras esclave. Pédales de commande (caméra, mono/bipolaire, énergie ultrasonique, embrayage), repose-front avec capteur de présence (sécurité « no-head, no-move »).

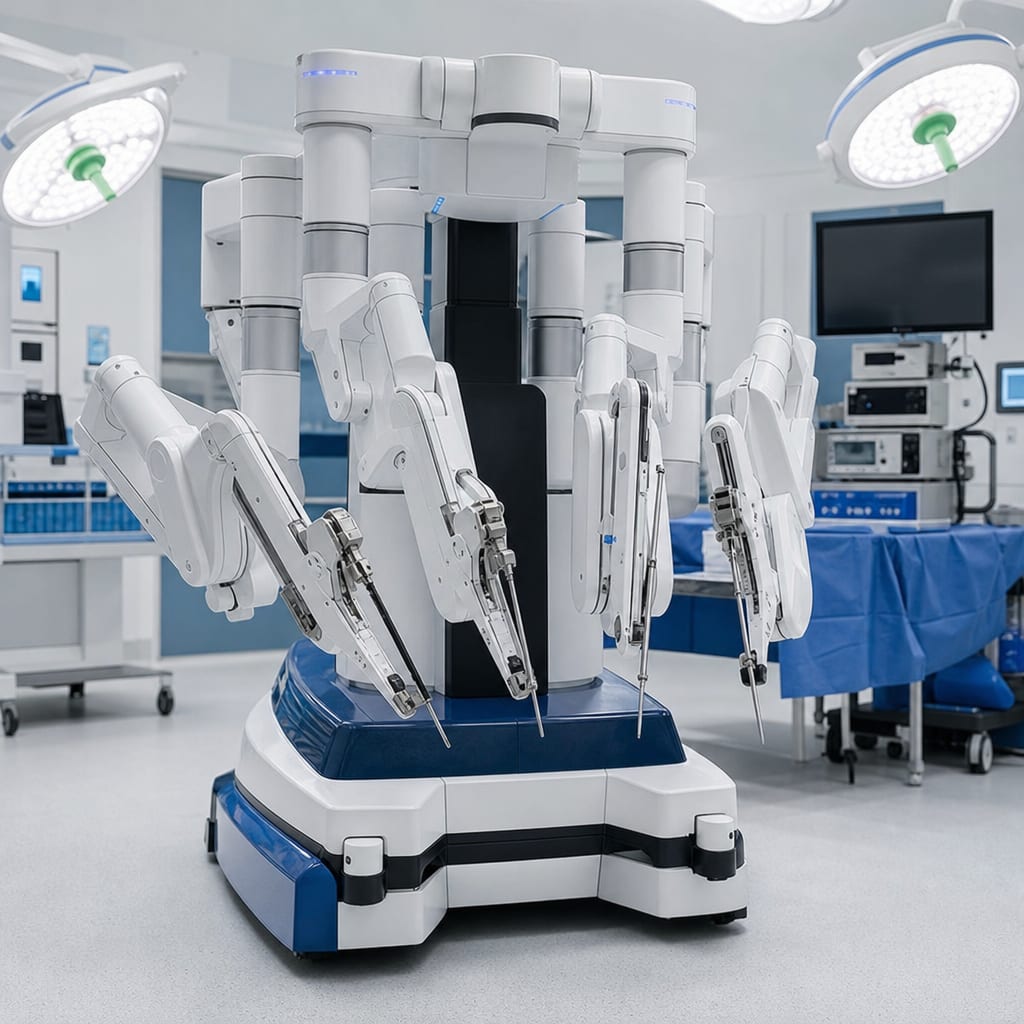

2. Le chariot patient (« cart »)

Da Vinci Xi (lancement 2014, le plus répandu en 2024) : 4 bras universels suspendus à un boom rotatif overhead, amplitude 540°/bras, configuration multiquadrant possible. Da Vinci X (2017, moins cher) : 4 bras montés sur tour (footprint réduit). Da Vinci SP (Single Port, 2018) : 3 instruments + caméra dans un seul trocart de 25 mm, indication FDA urologie (prostatectomie, néphrectomie partielle). Da Vinci 5 (2024) : 4 bras nouvelle génération avec capteur de force intégré, vision head-up display, calcul 10 000× plus puissant que le Xi (Intuitive Surgical, 2024).

3. La tour vision (« Vision Cart »)

Comprend l'unité d'éclairage (xénon ou LED), l'unité Firefly® (fluorescence ICG), l'unité de contrôle d'énergie (générateurs mono/bipolaire et ultrasons), et l'écran 4K destiné à l'équipe de table. L'enregistrement vidéo procédural est intégré et permet aux IBODE de revisionner les temps clés en débriefing (AFU, 2024).

⚙️ Caractéristiques techniques essentielles

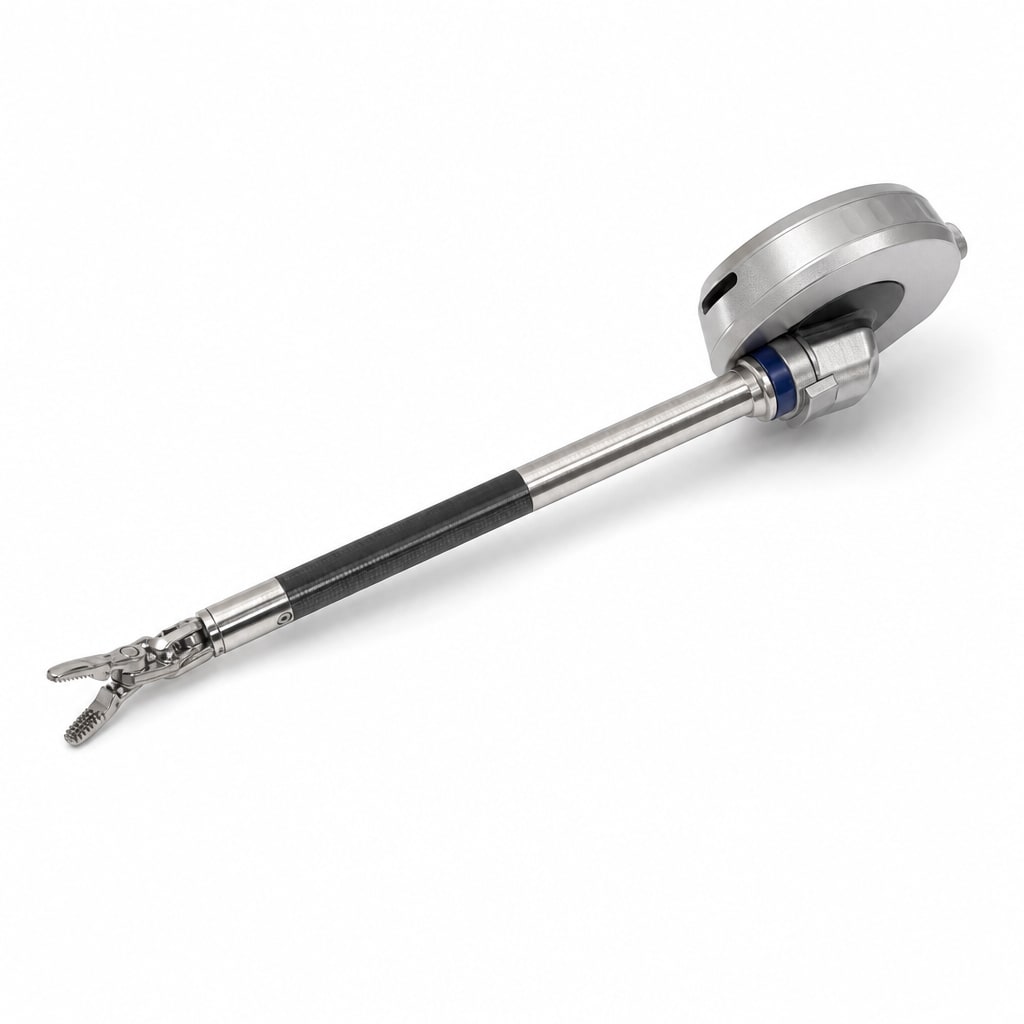

EndoWrist : le poignet articulé

Les instruments EndoWrist constituent le cœur de la technologie. À l'extrémité de chaque bras se trouve un instrument articulé reproduisant les mouvements du poignet humain — et au-delà — avec 7 degrés de liberté (vs 4 en cœlioscopie standard) :

1. Rotation autour de l'axe de l'instrument (360° + 540°)
2. Flexion / extension du poignet
3. Abduction / adduction latérale
4. Préhension (ouverture / fermeture)
5. Translation insertion / extraction
6. Pitch (haut / bas)
7. Yaw (gauche / droite)

Le diamètre standard est de 8 mm sur Xi/X/5 (trocarts 8 mm dédiés). Sur Da Vinci SP, les instruments sont de 5 mm passant tous dans un trocart unique de 25 mm. Plus de 70 instruments différents sont disponibles, identifiés par code couleur sur la tige : gris = monopolaire, bleu = bipolaire, vert = ultrasons, jaune = Vessel Sealer (équivalent LigaSure jusqu'à 7 mm) (Intuitive Surgical, 2024).

Filtrage et amplification

Le système intègre deux fonctions essentielles à la précision chirurgicale :

• Filtrage des tremblements physiologiques : suppression numérique des micro-tremblements entre 6 et 12 Hz, fréquences correspondant au tremor naturel du chirurgien. Bénéfice particulièrement net en microchirurgie pelvienne (anastomose vésico-urétrale, dissection bandelettes neurovasculaires).
• Scaling motion (rapport de mouvement) : ajustable du 1:1 jusqu'au 5:1. Un mouvement de 5 cm à la console se traduit par 1 cm sur l'instrument, autorisant une précision sub-millimétrique en geste fin (HAS, 2023).

Pneumopéritoine et trocarts

Pression du pneumopéritoine au CO₂ : 12-15 mmHg standard, parfois 8-10 mmHg en chirurgie « low-pressure » (EAU, 2024). Trocarts :

• 12 mm pour l'optique 3D (ombilic ou para-ombilical)
• 3 × 8 mm robotiques pour les 3 instruments
• 1-2 × 5-12 mm trocarts d'assistance (pour pince/aspirateur de l'IBODE aide opératoire)

Espacement obligatoire entre trocarts : 8 à 10 cm pour éviter les conflits inter-bras (« arm clash »). Marquage cutané pré-opératoire au feutre stérile.

🆕 Da Vinci 5 (2024) : la révolution Force Feedback

Le Da Vinci 5 a obtenu son FDA 510(k) clearance le 14 mars 2024 et son CE Mark en septembre 2024. Il s'agit de la première rupture technologique majeure depuis le Xi (2014) (Intuitive Surgical, 2024).

Force Feedback (retour de force tactile)

Pour la première fois en chirurgie robotique, le chirurgien peut ressentir les forces appliquées sur les tissus. Des capteurs intégrés à la tige des instruments EndoWrist Force Feedback mesurent les forces de poussée, traction et pression dans une plage de 0 à 6,5 Newton. Le retour se fait par micro-actuateurs dans les manipulateurs maître (perception tactile) et via le Force Gauge à l'écran (jauge graphique type compteur de vitesse).

Étude pré-clinique sur chirurgiens de tous niveaux : réduction de 43 % de la force exercée sur les tissus avec Force Feedback activé, comparé au Da Vinci Xi. Bénéfice attendu : moins de traumatisme tissulaire, hémostase plus précise, sutures plus fiables (Intuitive Surgical, 2024).

In-Console Video Replay

Le Da Vinci 5 enregistre la totalité de la procédure localement de manière temporaire. Le chirurgien peut visualiser un instant antérieur de l'intervention sans sortir la tête du viseur, en picture-in-picture avec la vue temps réel maintenue. Utile pour revoir la mise en place d'un clip ou la position d'un repère anatomique (MedTech Dive, 2024).

Intelligence artificielle peropératoire

10 000× la puissance de calcul du Xi. Permet l'analyse temps réel des images (segmentation anatomique automatique, mise en évidence des vaisseaux), la suggestion de plan de coupe et l'enregistrement structuré de la procédure pour analyse post-opératoire (Performance Insights).

✅ Indications urologiques de la chirurgie robotique

L'AFU et l'EAU recommandent la chirurgie robotique comme voie d'abord préférentielle pour les indications suivantes (AFU, 2024 ; EAU, 2024) :

Standard de référence (Grade A)

• Prostatectomie radicale (cancer prostatique localisé, risque intermédiaire-élevé chez patient < 75 ans, espérance vie > 10 ans). Bénéfice établi sur saignement, récupération et préservation neurovasculaire.
• Néphrectomie partielle (tumeur rénale T1a-T1b, Néphro-score ≤ 8). Préservation maximale du parenchyme.
• Pyéloplastie (syndrome de la jonction pyélo-urétérale). Reconstruction fine avec sutures intracorporelles.

Indication confirmée (Grade B)

• Cystectomie totale avec dérivation urinaire (cancer infiltrant T2-T3). Néovessie iléale ou Bricker intracorporel possible.
• Surrénalectomie (phéochromocytome, adénome de Conn, métastases).
• Curage ganglionnaire iléo-obturateur étendu (carte de Briganti > 7 %).

Indications en évaluation

• Réimplantation urétéro-vésicale (sténose post-radiothérapie, reflux)
• Diverticulectomie vésicale, sacro-colpopexie pour prolapsus génital
• Néphrectomie de donneur vivant pour transplantation

🛏️ Installation et docking — Vue d'ensemble

Le détail de l'installation et du docking est traité dans la leçon dédiée n°1193. En synthèse :

Prostatectomie robotique

• Décubitus dorsal + Trendelenburg 28-30°, cuissardes basses en abduction
• 6 trocarts : 1×12 mm caméra ombilical + 3×8 mm robot + 2×5-12 mm assistants
• Pneumopéritoine 12-15 mmHg
• Docking « entre les jambes » (Xi : 4 bras du même côté grâce au boom)
• Durée moyenne : 2 h 30 - 3 h 30 (vs 4 h voie ouverte)

Néphrectomie partielle robotique

• Décubitus latéral 60°, cassure de table, billot
• 4-5 trocarts en arc de cercle face au rein
• Docking latéral (côté opposé au chirurgien-console)
• Durée moyenne 2 h - 3 h, ischémie chaude (clampage pédicule) limitée à 25 min idéalement < 30 min

Cystectomie totale robotique

• Décubitus dorsal + Trendelenburg 25-30°
• Durée 4-6 h (la plus longue) — surveillance hypothermie + escarres impératives
• Possibilité de dérivation iléale intracorporelle (RICUD = Robot-assisted Intracorporeal Urinary Diversion)

👍 Avantages de la chirurgie robotique

Les bénéfices documentés en urologie depuis 2018 sont nombreux (AFU, 2024 ; Cochrane, 2023) :

• Vision 3D HD stéréoscopique avec grossissement ×10 à ×15 : qualité d'image inégalée pour la dissection des bandelettes neurovasculaires.
• Précision sub-millimétrique grâce au scaling motion et au filtrage de tremblement.
• Mobilité accrue : EndoWrist 7 DDL vs 4 DDL en cœlio, gestes impossibles en cœlio standard.
• Ergonomie du chirurgien : assis, sans charge musculo-squelettique, réduction de la fatigue sur procédures longues (cystectomie 4-6 h).
• Saignement peropératoire réduit : 200-300 mL en prostatectomie robotique vs 800-1 200 mL en voie ouverte.
• Récupération post-opératoire : durée d'hospitalisation typique 2-4 jours (vs 6-8 j voie ouverte), reprise activité quotidienne plus rapide.
• Cosmétique : cicatrices de 8 et 12 mm vs incision médiane sus-pubienne de 12-15 cm.
• Force Feedback (Da Vinci 5, 2024) : 43 % moins de force exercée sur les tissus, hémostase et sutures plus fiables.

👎 Limites et inconvénients

• Coût : système Da Vinci Xi de 1,5 à 2 M€, instruments à usage limité (10 utilisations puis blocage automatique), contrat de maintenance ~10 % du prix/an. Surcoût moyen procédural de 2 000 à 4 000 € vs cœlio (HAS, 2023).
• Courbe d'apprentissage : 30-50 cas pour la prostatectomie, 18-25 cas pour le docking efficace de l'équipe IBODE (Karim, 2024).
• Absence de retour tactile sur Xi/X/SP (résolu par le Da Vinci 5).
• Encombrement de la salle : la salle robotique doit faire ≥ 60 m², accès anesthésique parfois limité.
• Risque d'arrêt système (panne logicielle, instrument bloqué) : nécessite formation undocking d'urgence < 60 s.
• Dépendance à un seul fournisseur sur le marché historique : oligopole/quasi-monopole Intuitive jusqu'aux récents entrants (Hugo, Versius, Hinotori).

⚠️ Complications spécifiques à la chirurgie robotique

👥 Rôle IBODE en chirurgie robotique

IBODE circulant — Préparation et vigilance

• Pré-opératoire : auto-test du robot (10 min), vérification calibration caméra et instruments, contrôle stock EndoWrist (nombre d'utilisations restantes lisibles sur la puce RFID), housses stériles complètes, pédales, source froide testée.
• Briefing équipe : type d'intervention, durée prévue, conversion possible, dossier imagerie affiché à la console.
• Installation patient : positionnement, protection oculaire (gel + occlusion paupières), sangles, vérification points d'appui (nuque, coudes, talons).
• Per-opératoire : surveillance visuelle continue (collisions de bras, mouvements du patient, fuites pneumopéritoine), bilan entrées/sorties, normothermie, monitoring pression d'insufflation.

IBODE instrumentiste — Maîtrise du plateau robotique

• Houssage des bras et de la caméra : technique stérile en parfaite synchronisation (1 IBODE + 1 aide), une seule rupture d'asepsie = changement obligatoire de housse.
• Préparation plateau prostatectomie standard : ProGrasp Forceps + Hot Shears (monopolaire) + Maryland Bipolar + 2 Large Needle Driver + V-Loc 3-0 + clips Hem-o-lok M et XL.
• Préparation plateau néphrectomie partielle : ajouter Bulldog vasculaire + colle hémostatique (Surgicel®, BioGlue®).
• Changement d'instruments : anticipation absolue du chirurgien (qui n'a pas de vision hors champ), comptage chaque entrée/sortie.
• Comptage final : compresses, fibres laser, clips, fils, aiguilles, instruments.

IBODE aide opératoire — Cinquième main

L'IBODE aide opératoire est le « chirurgien de table » qui assure la cinquième main : (Art. R. 4311-11-1 CSP)

• Manipulation utérine en gynécologie associée, traction vésicale en cystectomie
• Pince d'aide via trocart 5-12 mm (préhension, exposition)
• Aspirateur-laveur (clarté du champ opératoire)
• Hémostase superficielle bipolaire
• Mise en place de clips Hem-o-lok sous supervision
• Pose et fixation des drains de Redon ou Jackson-Pratt en fin d'intervention

🚨 Undocking d'urgence — La règle des 60 secondes

Tout IBODE robotique doit savoir réaliser un undocking d'urgence en moins de 60 secondes. Simulation obligatoire 1×/an dans le DPC (AFU, 2024 ; Intuitive Surgical, 2024).

Indications d'undocking d'urgence

• Arrêt cardio-respiratoire peropératoire
• Hémorragie massive non contrôlable en cœlio (plaie cave, iliaque, splénique)
• Panne robot (instrument bloqué, communication console-cart interrompue)
• Conversion en urgence (plaie digestive non visible cœlio)

Les 4 étapes en moins de 60 s

1. Retrait des instruments (commande pédale ou bouton manuel des bras)
2. Déconnexion des trocarts (canules désengagées des bras)
3. Recul du chariot patient en marche arrière (commande sur cart)
4. Accès libéré au patient : massage cardiaque, conversion laparotomie possibles

💎 Points clés à retenir

• Da Vinci Xi reste le système le plus répandu en 2024 ; le Da Vinci 5 (FDA mars 2024) apporte le retour de force et l'IA peropératoire.
• EndoWrist = 7 degrés de liberté, code couleur (gris/bleu/vert/jaune), puce RFID, 10 utilisations maximum.
• Indications urologiques de référence : prostatectomie radicale, néphrectomie partielle, pyéloplastie. En extension : cystectomie + dérivation, surrénalectomie.
• Pneumopéritoine 12-15 mmHg, trocarts espacés de 8-10 cm minimum.
• L'IBODE est garant de la sécurité du patient (Trendelenburg, normothermie, position) ET du robot (housses, calibrage, comptage instruments).
• Undocking d'urgence < 60 s, simulation annuelle obligatoire.
• Le Da Vinci 5 réduit de 43 % la force exercée sur les tissus grâce au Force Feedback.
